استاندارد SWG

شاید شما هم هنگام ساخت مدارات دارای سیم پیچ به عبارت SWG  برخورد کرده باشید. SWG یا همان English standard wire gauge  استاندارد نمره گذاری برای قطر سیم ها در سیستم انگلیسی هست .

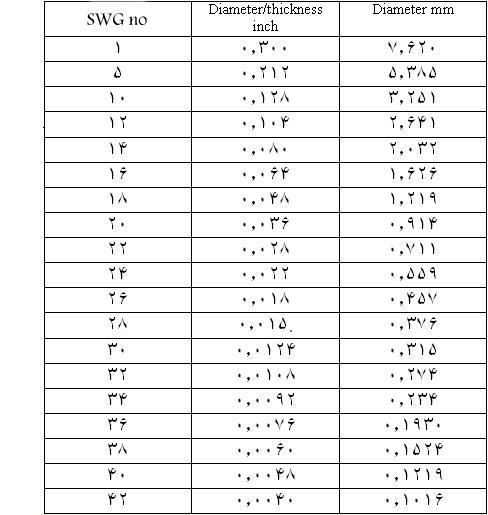

داشتن جدولی که  که بوسیله ان بتوان استاندارد SWG را به میلی متر و یا اینچ تبدیل کرد ،برای اکثر علاقه مندان به مدارات فرکانس بالا مفید واقع شود. در جدول زیر تبدیل SWG به اینچ و میلی متر را مشاهده میکیند.

در ستون اول جدول نمره گذاری بر حسب SWG و در ستون دوم معدل اینچی و در جدول سوم معادل میلیمتری آن آمده است.برای مثال سیم های   24SWG دارای قطر برابر 0.022 اینچ و یا 0.599 معادل میلیمتری ان امده است.برای اعداد مابین نمره های داده شده میتوان به طور تقریبی میانگین اعداد بالایی و پایینی را حساب کرد.مثلا سیم 25SWG  قطر تقریبی معادل 0.5 میلیمتر (حد وسط 0.55 و 0.45 ) خواهد داشت.






نویسنده: ناصر زاله کریمی(دوشنبه 87/12/5 :: ساعت 1:29 صبح)
