مدار امروز یه فرستنده صدا و تصویر میباشد که در محدوده vhf صدا و تصویر را ارسال میکند.

مدار امروز یه فرستنده صدا و تصویر میباشد که در محدوده vhf صدا و تصویر را ارسال میکند.تصویر و صدای وردی میتواند از یک دوربین ، تلویزیون و یا خروجی کارت کپچر باشد. فرکانس کریر ویدیو 175.25 Mhz و محدوده فرکانس کریر صوت 180.75 Mhz میباشد و سپس تصویر را در نوع سیستم B ارسال میکند.

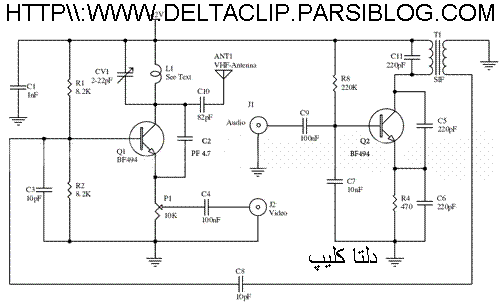

قطعات تشکیل دهنده مدار عبارت است از Q1 که مدار تانک که از L1 و VC1 تشکیل شده است را تشدید میکند. سیگنال صوت به ترانزیستور Q2 وصل میشود این ترانزسیتور که درفرکانس 5.5 Mhz در حال تولید سیگنال هست و خروجی ترانزسیتور که صوت در محدوده fm مدوله شده است را به کمک C8 به بیس ترانزیستور Q1 که سیگنال تصویر هم همزمان به پایه امیتر اعمال میشود وصل شده است .

برای ساخت بوبین L1 هم میتوانید از 4 دور سیم به شماره 24swg که بر روی یه هسته 3 میلیمتری پیچیده میشود.



بعد از ساخت مدار تنظیم آن کار سختی نیست کافی است تا صوت و تصویر را به ورودی مدار اعمال کرده و تغذیه 12 ولت آن را نیز وصل نموده و سپس با تغییر vc1 تصویر را نیز در تلویزیون مشاهده کنید البته تصاویر بر روی باند 3 الی 5 متر ارسال میشود.

اما در مورد شماره سیم که 24swg نوشته شده است منظور از swg اندازه سیم در سیستم انگلیسی میباشد و 24 swg بر حسب میلیمتر 0.559 میلیمتر میشود جهت کسب اطلاعات بیشتر در مورد استاندارد SWG اینجا کلیک نمایید.




نویسنده: ناصر زاله کریمی(دوشنبه 87/12/5 :: ساعت 1:39 صبح)
